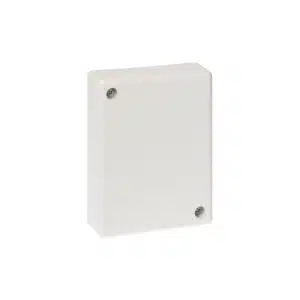

2-MG Modul, uP, BUS-2/BUS-1 VdS: G109010 Kl.C, EN50131-3 Gr.2

Modul zur Adaptierung konventioneller
Anschlusstechnik in ein BUS-2- oder
BUS-1 System.

Leistungsmerkmale:
- Adernsparende BUS-Technik
- Sehr kompakte Bauweise, geeignet für
den Einbau in uP- oder Hohlwanddosen,
d=60 mm (DIN, Österreich und Schweiz)
- 2 Differentialmeldergruppen mit Lösch-
funktion
- Bis zu 20 Kontakte oder
Glasbruchmelder pro Eingang anschließbar
- Keine zusätzliche Stromaufnahme beim
Löschen der Meldergruppeneingänge
- 2 LEDs als MG-Zustandsanzeige oder
Funktion frei programmierbar
- Kann für 4 unterschiedliche Funktionen
verwendet werden:
- DUO I/O Modul
- 5 Eingangsmodul
- Meldergruppen-Anschlussmodul
- Universal-Anschlussmodul

Technische Daten:
Betriebsnennspannung 12 V DC
Betriebsspannungsber. 9 V bis 15 V DC
Stromaufnahme bei 12 V DC:
- Meldergruppen offen <5,0 mA
- zusätzlich pro Meldergruppe
mit 12k1 abgeschlossen <0,6 mA
- zusätzlich pro LED <1,3 mA
Meldergruppeneingänge:
- Abschlusswiderstand wählbar
4k-14k
- Überwachungsbereich +-20%
Schutzart nach DIN 40 050 IP 40
Umweltklasse gemäß VdS II
Betriebstemperaturber. -10°C bis +55°C
Farbe verkehrsweiß
(ähnlich RAL 9016)
