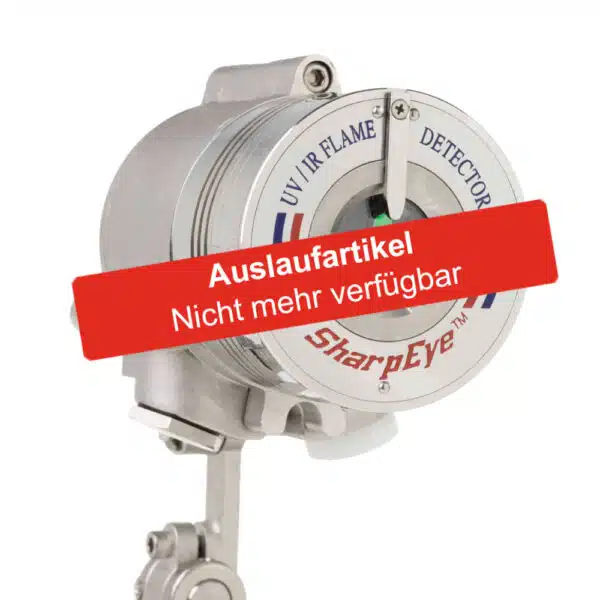

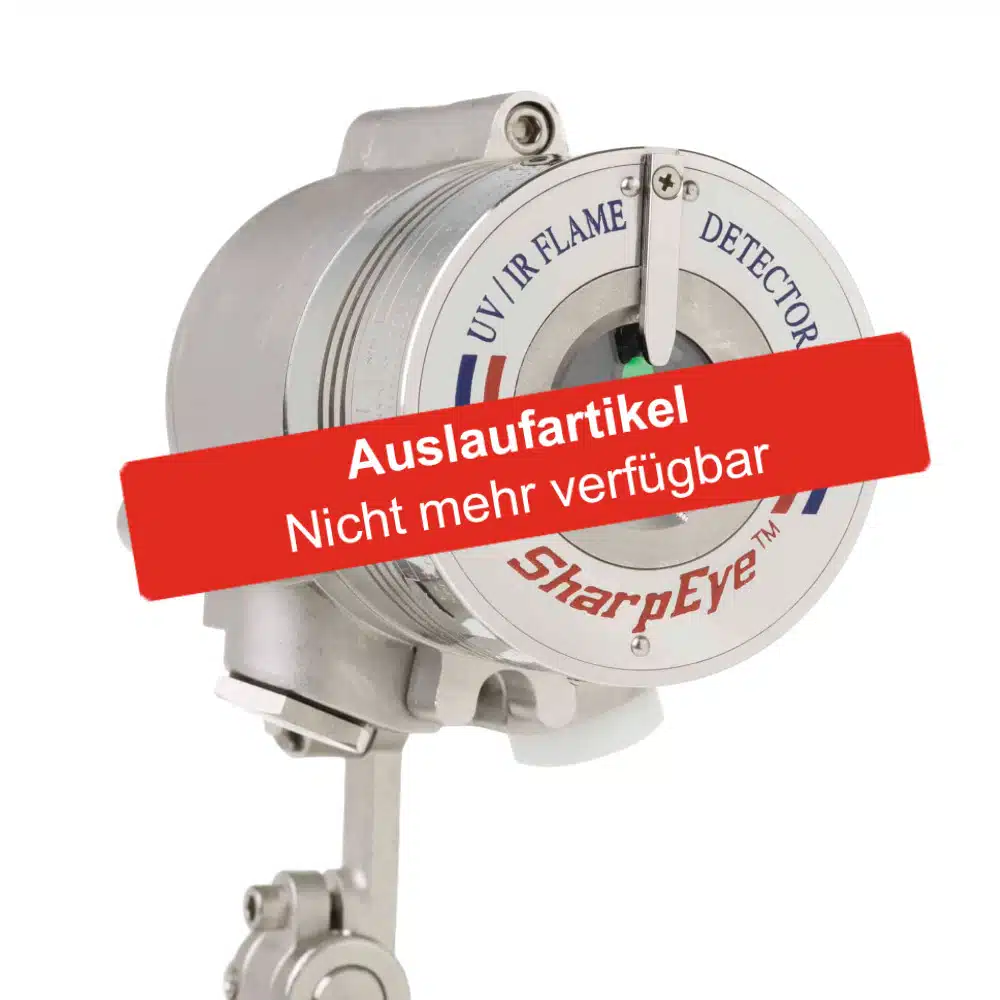

2-Kanal UV/IR Flammenmelder (ex) SharpEye 40/40-L4B inkl. 782441

Bitte beachte: Dieser Artikel ist nicht mehr verfügbar.
Bitte kontaktieren Sie uns für alternative Produkte.
02173 26427-00 | info@fire-distribution.de

Zweikanal UV / IR-Flammenmelder mit BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff-Beteiligung, Wasserstoff-Verbindungen, Wasser-Sauerstoff-Verbindungen, Metallen und anorganischen Verbindungen.
Detektion erfolgt im UV-Bereich bei 0,185 bis 0,260 µm und im IR-Bereich bei 4,4 bis 4,6 µm.

Ansprechverhalten:

• Ansprechzeit innerhalb von 3 Sekunden bei Normbrandverhältnissen auf bis zu 20 m Reichweite

• VdS-Zulassung G212197, Klasse 2 (20 m)

• Einstellbare Verzögerung: 15, 30, 45 oder 60 Sekunden, max. Verzögerung 30 Sekunden

• Ansprechzeit auf Flash Fire (Stichflamme): innerhalb von 200 Millisekunden

Sicherheitsmerkmale:

• Funktionale Sicherheit gemäß IEC 61508, SIL 2, TÜV-zertifiziert

• Automatischer und/oder manueller Selbsttest (BIT) – erforderlich für die Betriebssicherheit nach IEC 61508 / SIL

Zulassungen:

• VdS G212197

• LPCB (England) nach EN 54-10 Klasse 2 (20 m) – alle Empfindlichkeitsstufen: 15, 30, 45, 60 Sekunden

Mechanik und Gehäuse:

• Robustes Aluminiumgehäuse, Standardausführung, Epoxy-Einbrennlackierung rot

• Edelstahl-Montagewinkel (Art.-Nr. 782441) und Regendach aus Kunststoff (Art.-Nr. 782442) im Lieferumfang enthalten

Elektrische Eigenschaften:

• Betriebsspannung: 24 VDC (18–32 VDC)

• Stromaufnahme:

  • 90 mA im Normalbetrieb

  • 105 mA bei aktiver Sichtfensterheizung

  • 130 mA bei Alarm

  • 160 mA bei Alarm und aktiver Heizung

• Eingänge geschützt nach MIL-STD-1275B

Schnittstellen und Ausgänge:

• EMV-Festigkeit gemäß EN 61326-3 und EN 61000-6-3

• Vielfältige Schnittstellen und Relais (nicht alle kombinierbar):

  • Relais für Alarm, Störung und Zusatzfunktionen (potentialfrei, 5 A / 30 VDC oder 250 VAC)

  • 0–20 mA Stromschnittstelle mit definierten Signalpegeln (z. B. Alarm, Störung, Fehler)

  • RS-485-Schnittstelle, modbus-kompatibel, zur Inbetriebnahme, Wartung, GLT-Anbindung

Schutzart und Explosionsschutz:

• Schutzarten: IP66 und IP67 gemäß EN 60529, NEMA 250 6P

• Gewinde M25 für Kabelverschraubung

• Explosionsschutz:

  • ATEX und IECEx: Ex II GD, Ex de IIC T5 (−55 °C bis +75 °C)

  • Class I Div.1, Groups B, C und D

  • Class II / III Div.1, Groups E, F und G
