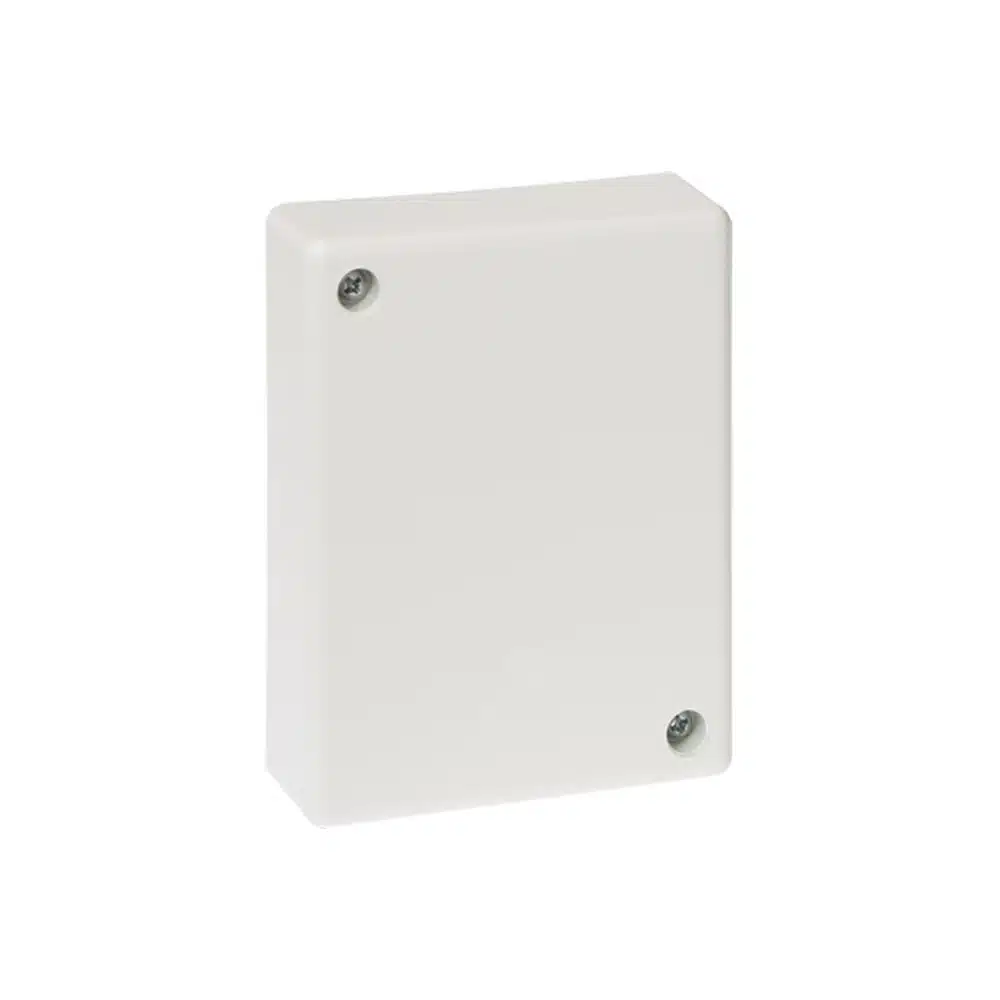

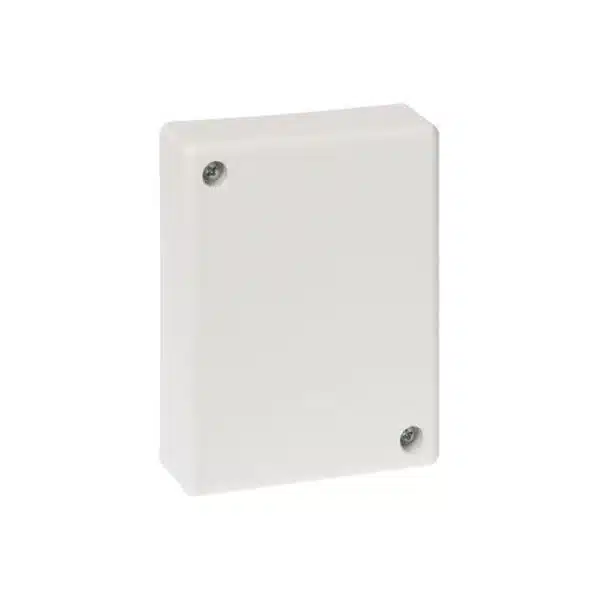

2-Relais 2MG Modul BUS-2, aP VdS: G114022

Das Modul besitzt die Funktion von
Meldergruppenmodulen sowie Schaltmodulen
für hohe Schaltleistung.

Leistungsmerkmale:
- Adernsparende BUS-Technik
- 2 Differentialmeldergruppen
- Bis zu 20 Kontakte pro Eingang
anschließbar
- 2 voneinander unabhängige Relais-
ausgänge
- Funktionszuweisung der Relais über die
Zentralenprogrammierung
- Großer Schaltleistungsbereich
- Unterstützt zwei Betriebsarten:
- 2-Relais 2MG Modul
- 5 Ausgangsmodul

Technische Daten:
Betriebsnennspannung 12 V DC
Betriebsspannungsber. 9 V bis 15 V DC
Stromaufnahme bei 12 V DC:
- Meldergruppen offen <4,0 mA
- zusätzlich pro Meldergruppe
mit 12k1 abgeschlossen <0,4 mA
Meldergruppeneingänge:
- Abschlusswiderstand wählbar 4k-14k
- Überwachungsbereich +-40%
Stromaufnahme Relaisspule bei 12 V DC:
<20 mA pro Relais
Schaltkontakte 2 Umschaltkontakte
potentialfrei
Schaltleistung max. 250 V AC/5 A
30 V DC/5 A
Schaltleistung min. 5 V DC/10 mA
Schutzart nach EN 60529 IP40
Umweltklasse gemäß VdS II
Betriebstemperaturber. -10°C bis +55°C
Farbe verkehrweiß(ähnlich RAL 9016)
