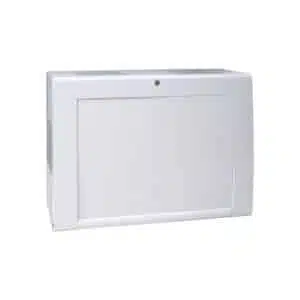

Bundle FX2/2 Ringe FlexES Zentrale

Modularer mikroprozessorgesteuerter
Brandmelder-Computer. Geprüft und
zugelassen entsprechend folgenden
Richtlinien und Normen:
? VDE 0100 ? Allgemeine Bestimmungen
? VDE 0833 ? Gefahrenmeldeanlagen
? DIN 14675 - Aufbau von Brandmelde-
anlagen
? VdS-Richtlinien
? EN54 Teil 2,4 und 13
Basisvariante zum Aufbau einer Brand-
melderzentrale mit waagerechtem Ausbau
für max. zwei Modulsteckplätze für z.B.
esserbus-Module.
Ausbau inkl. Energieversorgungsmodul,
EV-Anschlußmodul, Gehäuserückwand 1 für
waagerechten Einbau, Steuerungs-Modul,
Gehäuserahmen, Basis-Modulträger und
Akkuhalterung für 2x 12V/12Ah Akkus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungs-
technik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität
der eingesetzten Module
- Erhöhte Verfügbarkeit durch Not-
redundanzfunktion der Ringmodule
- Integrale Notredundanz für Über-
wachungsflächen bis 48.000m² oder mehr
als 512 Brandmelder
- Erhöhte Verfügbarkeit durch Einsatz
eines 2.Steuerungs-Moduls
- Bedienfeld (Human Machine Interface
HMI) mit farbfähigem 5,7? TFT-Display
- Kapazitive Tastatur zur berührungs-
sensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit
interaktivem Tastaturmenü
- Schnittstellen: essernet, zukünftig
FlexES com, USB, Ethernet, RS 485,
RS 232,
- Betrieb von ringbusversorgten
optischen-, akustischen- und
Sprachalarmgebern in versch.
Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis
450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis
zu 3,5 km
- Betrieb von verschiedenen Eingangs-/
Ausgangs-Buskopplern
- Einzelanzeigen für ausgelöste oder
gestörte Meldergruppen
- Integrierte Schnittstellen zum Betrieb
der erforderlichen Feuerwehrperipherie
z. B. Feuerwehranzeigetableau,
Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten
Funkkomponenten mit komfortabler
Feldstärkemessung
- Parametrierung, Kalibrierung und
Programmierung via USB direkt
- Remote Control (Ferndiagnose möglich)
- Galvanische Trennung der Analogringe
möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom 192 mA (ohne Bedienteil)
348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 12Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x320x185 mm
