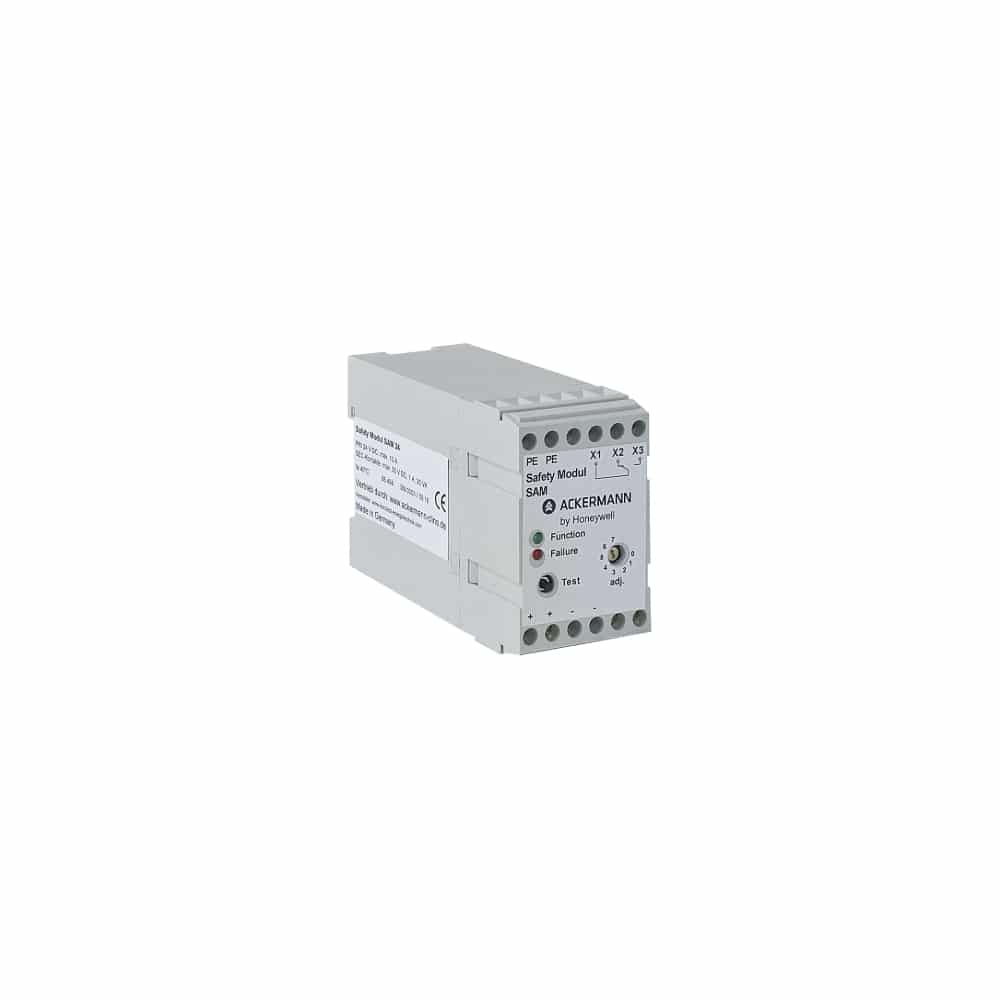

Erdschluss Detektor DIN VDE 0834-1: 2016-06

Überwachung der Rufanlage auf Erdschlüsse und Fremdspannungen

Erdschluss Detektor zur Überwachung des SELV-Gleichspannungsnetzes der Rufanlage auf Erdschlüsse und gefährliche Fremdspannungen, bedingt u.a. durch Isolationsfehler und fehlerhafte Verkabelungen. Einsatz als Bestandteil eines medizinisch-elektrischen Systems, um den Schutz des Patienten vor gefährlichen Ableitströmen zu gewährleisten.

Installation und Zustandsanzeige

Installation des Erdschluss Detektors in Verbindung mit dem Einphasen-Netzgerät (5/10 A) zur dauerhaften Überprüfung der sicheren Versorgung der Rufanlage gemäß SELV-Standard (2xMOPP). Zustandsanzeige des Gerätes via LED-Anzeigen: Betrieb und Störung.

Störungsmeldung und Eskalation

Zur Erfüllung der Anforderungen der DIN VDE 0834-1: 2016-06 an eine verteilte SELV-Installation erfolgt die Störungsmeldung bis zur Störungsbeseitigung durch den integrierten Relaiskontakt (Wechsler). Aufschaltung auf ein Gefahren-Management System erforderlich sowie Einleitung Eskalations-Routinen zur Wiederherstellung des störungsfreien Betriebs der Rufanlage. Simulation eines Erdschlusses durch das Betätigen des integrierten Testtasters.

Leistungsmerkmale

• Auslöseschwelle Ableitstrom:
  • 50-500 μA (nach PE)
• Auslöseschwelle Fremdspannung:
  • 14-19 V AC/DC (von 24 V DC/GND zu PE)
• Meldekontakt:
  • Wechsel potentialfrei
  • Belastung 30 V DC, max. 1 A
