esserbus-Koppler IQ8FCT XS

Vollwertiger adressierbarer Busteil-
nehmer des Brandmeldesystems zur
Erfassung, Weiterleitung und Einzel-
anzeige von technischen Alarmen.
Die Ansteuerbaugruppe kann als FCT (fire
control transponder) zur Steuerung und
Überwachung von Brandschutzeinrichtungen
wie Brandschutzklappen sowie als
Technischer Alarmbaustein (TAL) zur
Überwachung eines externen Schaltkontak-
tes eingesetzt werden.
Der Alarmbaustein verfügt über einen
integrierten Leitungstrenner, einen
Kontakteingang einen potentialfreien
Relaisausgang und einen Anschluss für
Melderparallelanzeige.
Das Relais kann wahlweise als Öffner
oder Schließer konfiguriert werden.
Zusätzlich können Impulslängen der
Relaisansteuerung und Rückmeldezeiten
programmiert werden.
Eine separate Spannungsversorgung wird
nicht benötigt.
Zur externen Anzeige des Auslösezustan-
des kann eine Melderparallelanzeige
angeschaltet werden.
Die Montage erfolgt auf Hutschienen.
Leistungsmerkmale
- Bis zu 127 Koppler je Ringleitung
- Ein Kontakteingang und
- ein potenzialfreier Relaisausgang
- Anschluss für Melderparallelanzeige
- Spannungsversorgung über den Feldbus
- Programmierbare Impulssteuerung des
Relaisausgangs
- Programmierbare Laufzeitüberwachung
bei Ansteuerungen von Brandschutz-
klappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der
Relaisansteuerung(für zeitbegrenzte
Ansteuerungen)
- Rückmeldeeingang zur Überwachung von
Brandfallsteuerungen
- Integrierter Leitungstrenner
- Steckbare Anschlussklemmen
- Montage auf Hutschienen
Technische Daten
Betriebsspannung: 8 ... 42 V DC
Ruhestrom @ 19 V DC: ca. 45 µA
Kontaktbelastung Relais: 30 V DC / 1 A
Alarmanzeige: LED, rot
Betriebsanzeige: LED, grün
Anschlussklemmen: max. 2,5 mm²
(AWG 26-14)
Umgebungstemperatur: -20 °C ... +70 °C
Lagertemperatur: -30 °C ... 75 °C
Rel. Luftfeuchte: < 95 % (nicht
kondensierend)
Schutzart: IP 30 (im Gehäuse)

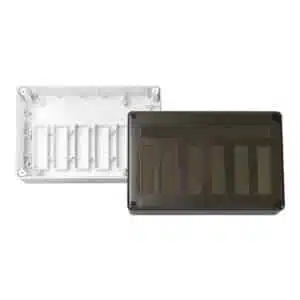

IP 50 (im Gehäuse M200SMB)
Gehäuse: PC ASA-Kunststoff
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 90 g
Abmessungen: B: 90 mm H: 93 mm T: 23 mm
Leistungserklärung: DoP-20792130701
