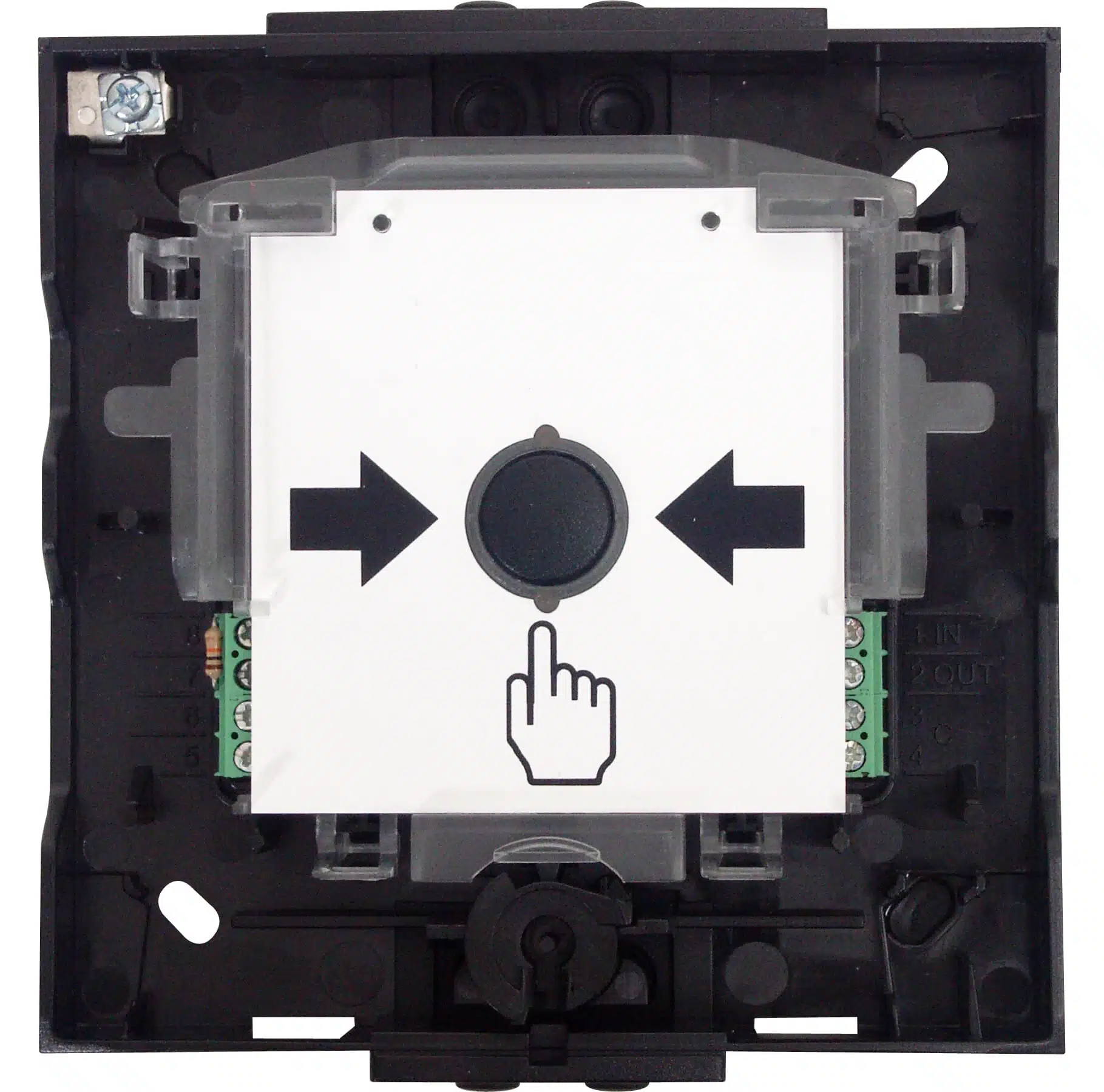

IQ8 Handmelder Elektronikmodul ohne Trenner, mit Relais, ESSER

Elektronikmodul zur manuellen Auslö-
sung eines Brandalarmes bzw. einer Ge-
fahrenmeldung zur Anwendung in trocke-
nen Räumen mit Relais.

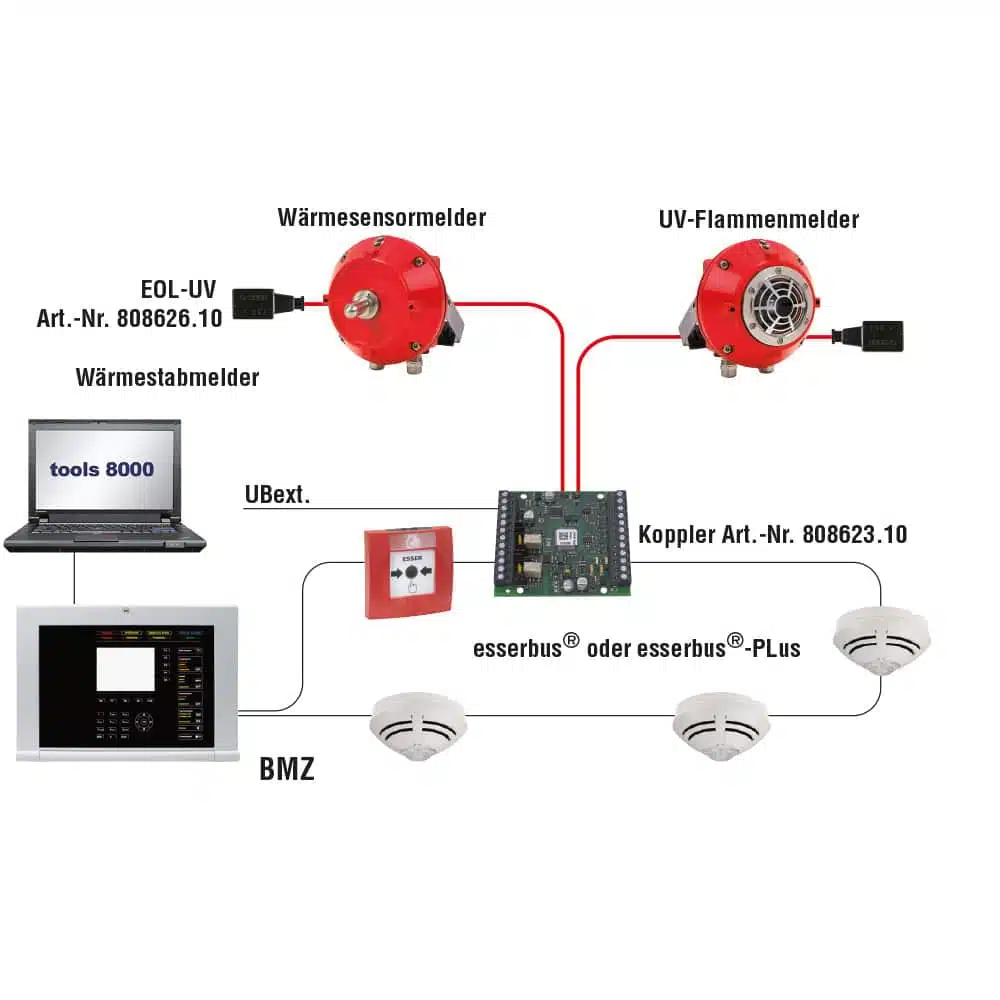

Die Elektronikmodule werden als
Teilnehmer auf dem Ringbus
eingesetzt. Ausgestattet mit einem Mi-
kroprozessor verfügen sie bereits in
der Grundausführung über eine Alarm-
speicherung, Alarmanzeige, und eine
Softadresscodierung.
Leistungsmerkmale
- Flache Bauform
- Zulassung nach EN54 Teil 11 als
Handfeuermelder
- Steckbare Anschlussklemmen
- 2 Kabeleinführungen jeweils oben,
unten und rückseitig
- Testfunktion durch Handmelder-
schlüssel
Technische Daten
Betriebsspannung 8 bis 42 V DC
Alarmstrom typ. 9 mA
Alarmanzeige LED, rot
Relais Kontaktbelastung 30 V DC / 1 A
Melderzahl/Gruppe max. 10 Stück
(gem. VDS)
Anschlußklemmen max. 2,5 mm
Umgebungstemp. -20 °C bis +70 °C
Gewicht ca. 236 g
Schutzart IP 44 (im Gehäuse)
Abmessungen 133x133x36 mm
Melderspezifikation EN 54-11, Typ B
VdS Zulassung
in Verbindung mit Gehäuse 704900
(PC ASA, rot, Piktogramme gem. EN54-11)
