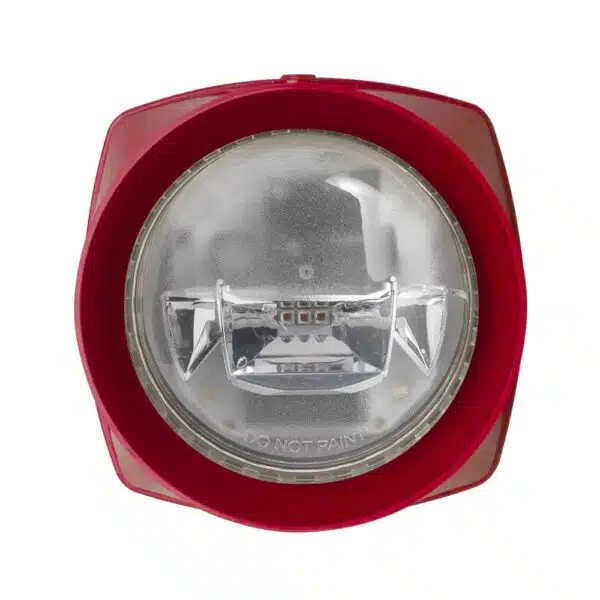

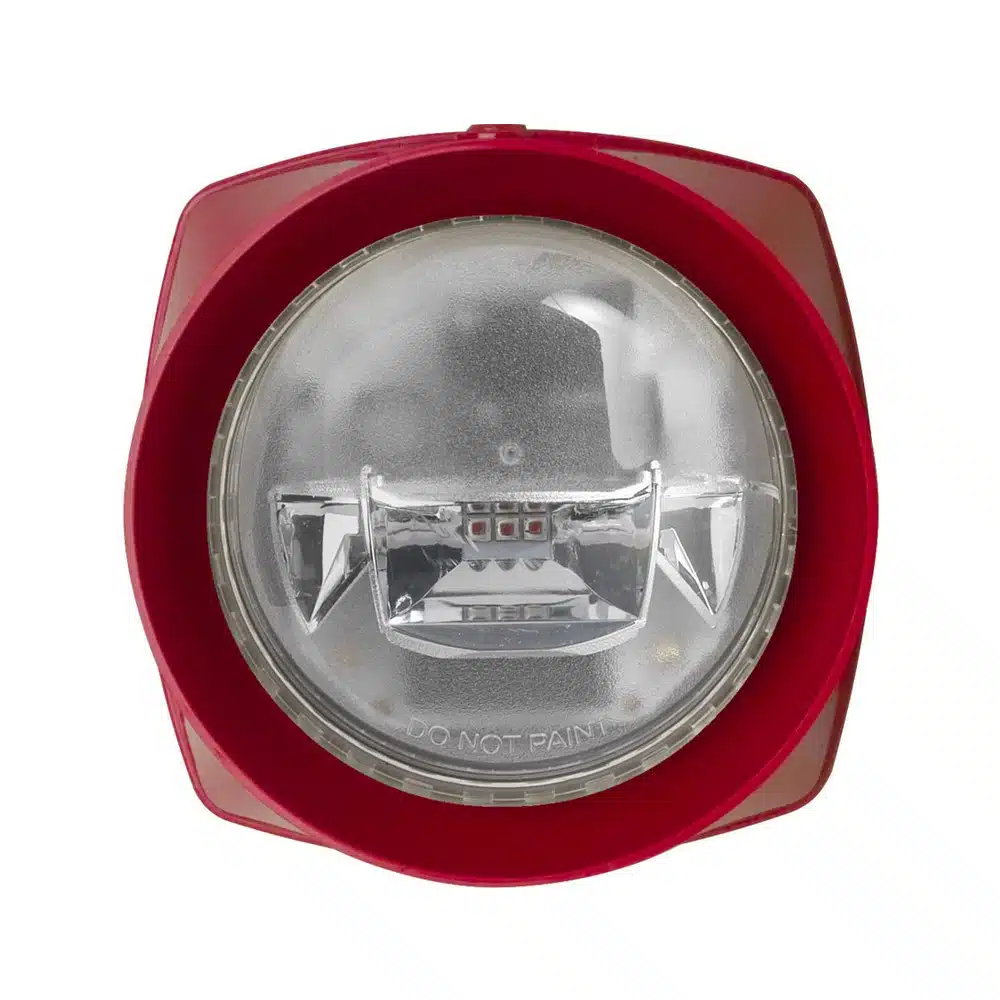

IQ8Alarm Plus Kombi Sprachsignalgeb. EN54-3/-23, Gehäuse/Blitz: rot/weiß

Adressierbarer, vollständig busversorg-
ter und kurzschluss-/unterbrechungstol-
eranter kombinierter akustischer Sprach-
und optischer Signalgeber gemäß EN 54-3
& EN 54-23 mit integrierten Sprachdurch-
sagen, Signaltönen und weißer Blitzfarbe
zur akustischen und optischen Alarm-
ierung. Mit bis zu 20 verschiedenen pro-
grammierbaren Signaltönen inklusive
DIN-Ton gemäß DIN 33404-3. Sprachalarm
mit 5 vorprogrammierten Alarmtexten in 5
Landessprachen. Die Lautstärke kann in 8
Stufen geregelt werden. Auswahl bzw.
Kombination der Alarmtexte und Signal-
töne sowie die Lautstärkeeinstellung er-
folgen mit Programmiersoftware tools
8000. Der optische Signalgeber ist ge-
eignet für quadratische Signalisierungs-
bereiche W-2,4-5 bis W-3,6-8. Der opt.
Signalisierungsbereich ist in 6 Größen
über tools 8000 konfigurierbar. Signal-
geber mit flachem Sockel, geeignet für
Wandmontage. Optional kann der IP Sockel
806202 mit seitlicher Kabeleinführung
und höherem Spritzwasserschutz einge-
setzt werden.
Leistungsmerkmale
- Vollständig busversorgter Alarmgeber
- esserbus®-PLus-Funktionalität
- Energieeffizient
- Bis zu 13 Alarmgeber pro
esserbus®-PLus
- Jeder Alarmgeber mit integriertem
Trenner
- Synchrone Ansteuerung
Eigenschaften Optik:
- EN 54-23 konform
- W Kategorie
- Signalisierungsbereich bis zu 8,0 m
Raumbreite bei Wandmontage
- Raumgröße über tools 8000 einstellbar
Eigenschaften Akustik:
- EN 54-3 konform
- Hoher Schalldruck
- Lautstärke über tools 8000 in 8 Stufen
programmierbar
- 20 verschiedene Signaltöne, inkl.
DIN-Ton
- Multilinguale Sprachalarmierung in 5
unterschiedlichen Landessprachen
- Unterschiedliche Sprachbausteine für
Alarmierung, Evakuierung und Testalarm
programmierbar
- Sprachalarmierung, 5 vorprogrammierte
Alarmtexte und weitere landestypische
Alarmierungssignale
Technische Daten
Betriebsspannung 14 ... 42 V DC
(über esserbus®-PLus)
Ruhestrom @ 19 V DC ca. 55 ?A
Ruhestrom @ BMZAkku ca. 300 ?A @ 42 V
Lastfaktor gesamt: 7 *1 ? 11,9
Umgebungstemperatur -10 °C ... 55 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Schutzart IP 43
IP 56 mit IP Sockel
Gehäuse Kunststoff PC (Polycarbonat)
Gewicht ca. 300 g (mit Sockel)
Farbe rot, ähnlich RAL 3020
Kalotte: transparent / teilgefrostet
Abmessungen Ø: 112 mm T: 78 mm
Ø: 112 mm T: 93 mm (mit IP Sockel)
Optik:
Lastfaktor Optik 3 *1 ? 7,9
Blitzfrequenz ca. 0.5 Hz *1 /1 Hz
Blitzfarbe weiß
Montage Wand
Signalisierungsbereich W-2,4-5 / 60 m³*1
? W-3,6-8 / 230 m³
Lichtstärke ca. 6,6 cd eff.*1
/ max. 17 cd eff. @ W-3,6-8
Spezifikation EN 54-23 : 2010
/ -17 : 2005
Optischer Signalgeber VAD
Akustik:
Lastfaktor Akustik 4
Schallpegel 90 dB(A) +/- 2 dB(A) @ 1 m
/ @ 90° Winkel / @ DIN Ton,
für Sprache und Ton
97 dB(A) +/- 2 dB(A) @ 1 m
/ @ 90° Winkel / @ DIN Ton, nur Ton
Spezifikation EN 54-3 : 2001 / A1 : 2002
/ A2 : 2006 / -17 : 2005
EN 54-3 Akustischer Signalgeber
EN 54-3 Akustischer Sprachsignalgeber
Leistungserklärung DoP-21431171215
*1: Werkseitige Einstellung
