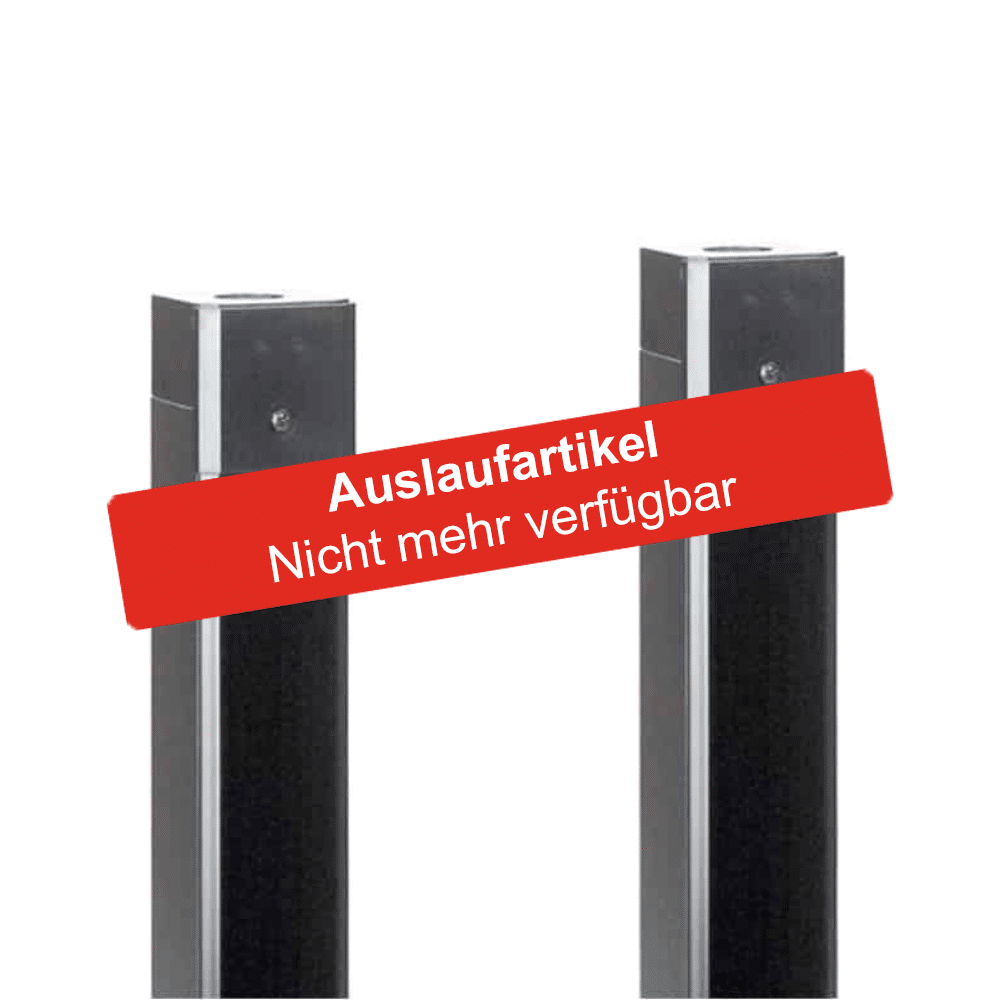

IRS 509 o Lichtschranke außen,3 Strahlen 100 cm Höhe

Auslaufartikel! Dieser Artikel ist nicht mehr verfügbar.
Ersatzartikel: IRS 509 o Lichtschranke außen mit Heizung, 3 Strahlen | 100 cm Höhe (Artikelnummer: IRS-509-O-F-3-100-B)

Der IR-Empfänger und Sender ist für anspruchsvolle Überwachungsaufgaben konzipiert und kombiniert hohe Betriebssicherheit mit anpassbaren Reaktionszeiten und umfangreichen Diagnosefunktionen. Durch die integrierte Disqualifikationsschaltung, flexible Anschlussmöglichkeiten und die robuste Bauweise eignet sich das Gerät hervorragend für sicherheitsrelevante Innenanwendungen. Die effektive Belüftung schützt das System zudem vor der Bildung eines Mikroklimas durch aufsteigende, erwärmte Luft.

Leistungsmerkmale und technische Daten:

• Schraubklemmanschluss

• Integrierte IR-Elemente, staubgeschützt und gekapselt

• Verstellbare Optik:

  • Horizontal +/-25°

  • Vertikal +/-12°

  • Öffnungswinkel ca. 13°

  • Austrittswinkel ca. 6°

• Erdfreier Stromversorgungsanschluss, 9 bis 35 V DC

• Integrierte Disqualifikationsschaltung mit einstellbarer Ansprechzeit: 3...60 s

• Automatische Rückstellung bei ausreichendem Signalempfang

• Disqualifikations- und Ausgabe von technischen Meldungen bei Betriebsstörung der Lichtschranke, u. a. bei:

  • Unterspannung (<9 V)

  • Sabotageversuch auf dem IR-Kanal

  • Empfangener Störungsmeldung vom Sender

• Wartungsalarm über kurzschlussgeschützten offenen Kollektorausgang

• Einstellbare Alarmansprechzeit: 25 ms...500 ms

• Potentialfreier Alarmrelaisausgang

• Erstalarmspeicher, Ausgabe über kurzschlussgeschützten offenen Kollektorausgang

• Eingang zur Scharf-/Unscharfschaltung

• Eingang Geh-/Funktionstest

• Sabotageschalter (IP 67)

• Betriebstemperaturbereich: -30 °C bis +75 °C

• Aussendung von Meldungen über den Betriebszustand des Senders auf dem IR-Kanal an den IR-Empfänger, z. B. Unterspannung

• 3 Einzelstrahlen

• Überwachungsstrecke: 80 m

• 10 einstellbare Kanäle zur Abstimmung auf die kodierten Sender/Empfänger Paare

• Autosynchronisation für autonomes und unterbrechungsfrei arbeitendes Synchronisationsverfahren

• Aluminiumprofil, eloxiert, schwarz

  • Maße (B x T x L): 40 x 40 x 1000 mm

• Schwarze, flexible, rastbare und abnehmbare IR-durchlässige Frontscheibe

• Inkl. Montagematerial: Endkappen, Deckel, Kabelverschraubung

• Schutzart IP 54

• Belüftung zur Vermeidung eines Mikroklimas durch aufsteigende Luft, die von der Geräteheizung erwärmt wird
