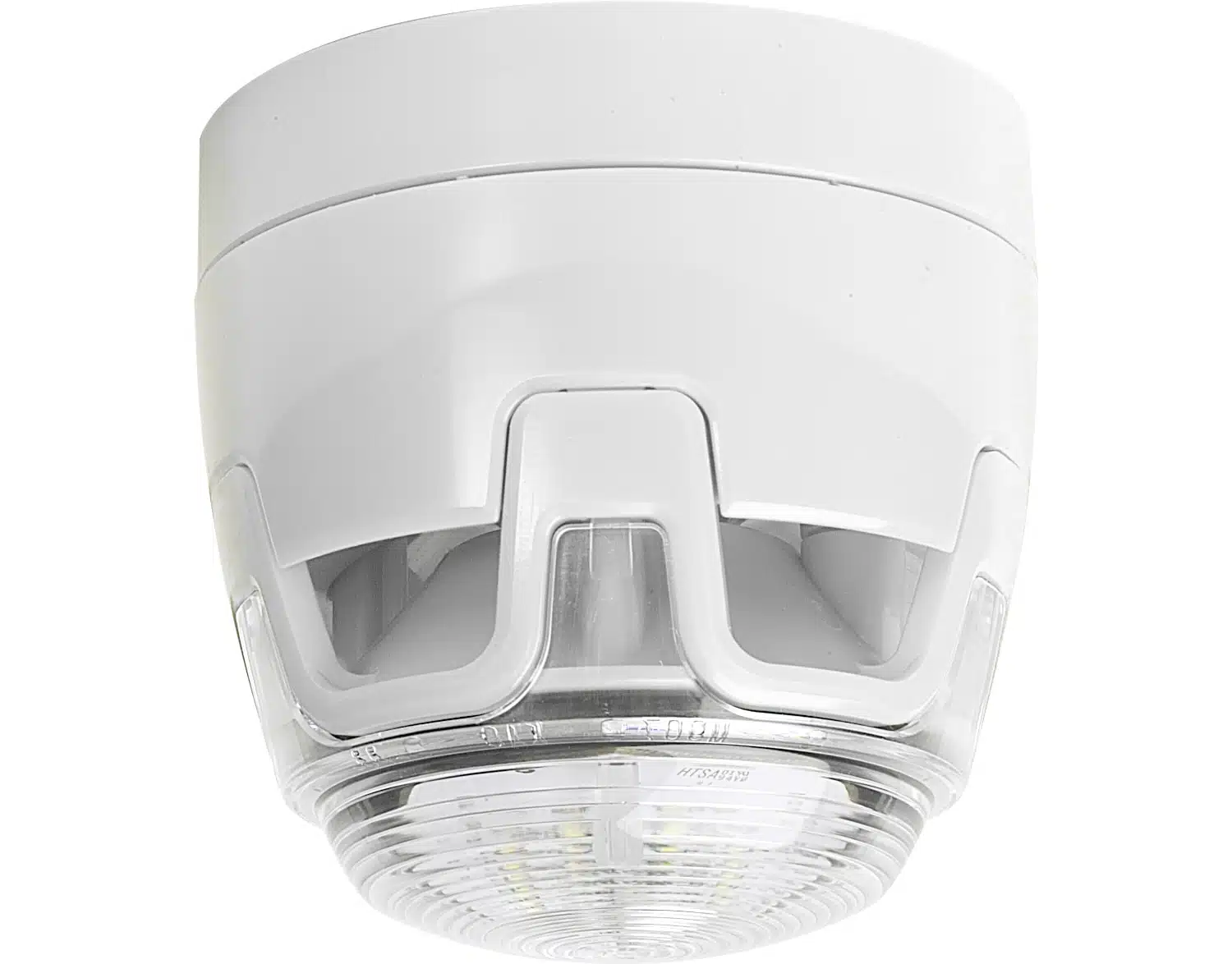

Kombisignalgeber WW Kat. W+C EN 54-23, flacher Sockel.

Kombinierter akustischer und optischer
Signalgeber gem. EN 54-3 / EN 54-23, im
weißen Gehäuse, bietet eine Tonauswahl
von 32 Signaltönen inklusive dem DIN-Ton
sowie weiteren landesspezifischen Tönen.
Alle Töne sind gem. EN 54-3 zugelassen.
Die Konfiguration der Töne erfolgt über
einen 6-poligen DIP-Schalter. Es können
bis zu zwei unterschiedliche Signaltöne
aktiviert werden. Der optische Signal-
geber mit weißer Blitzfarbe ist gem.
EN 54-23 geeignet für quadratische
Signalisierungsbereiche W-2,4- 8,9 und
zylindrische Signalisierungsbereiche
C-3-10 / C-6-10. Signalgeber mit flachem
Sockel, geeignet für Wand- und Decken-
montage.
Leistungsmerkmale
-EN 54-3 und EN 54-23 konform
-Synchrone Ton- und Blitzansteuerung
-alle 32 Töne gem. EN 54-3 geprüft
-Lautstärke am Gerät in 2 Stufen
einstellbar
-C und W Kategorie
-Signalisierungsbereich bis zu 8,9 m
Raumbreite bei Wandmontage
-Signalisierungsbereich bis zu 10,0 m
Raumdurchmesser bei Deckenmontage
-geeignet für Wand- und Deckenmontage
Technische Daten
Betriebsspannung 12 ... 29 V DC
Alarmstrom bei DIN-Ton:
69,9 mA @ 24 V DC
63,9 mA @ 12 V DC
Schallpegel bei DIN-Ton:
102,7 dB (A) @ 24 V DC
97 dB (A) @ 12 V DC
Kategorie Wand W-2,4-8,9
Montagehöhe Wand 2,4 m
Raumbreite Wand 8,9 m
Kategorie Decke C-3-10 / C-6-10
Montagehöhe Decke 3 m / 6 m
Raumdurchmesser 10,0 m / 10,0 m
Blitzfrequenz 0,5 Hz
Blitzfarbe weiß
Anwendungstemperatur -25 °C ... +70 °C
Rel. Luftfeuchte max. 95%
(ohne Betauung)
Schutzart IP21C, IP65 mit IP Sockel
Gehäuse PC/ABS, UL94-V0
Farbe weiß, ähnlich RAL 9003
Gewicht ca. 0,248 kg
Abmessungen Ø: 100 mm H: 98 mm
Ø: 100 mm H: 122 mm (inkl. IP Sockel)
Spezifikation
EN 54-3 akustischer Signalgeber
EN 54-23 optischer Signalgeber
