LaserFOCUS

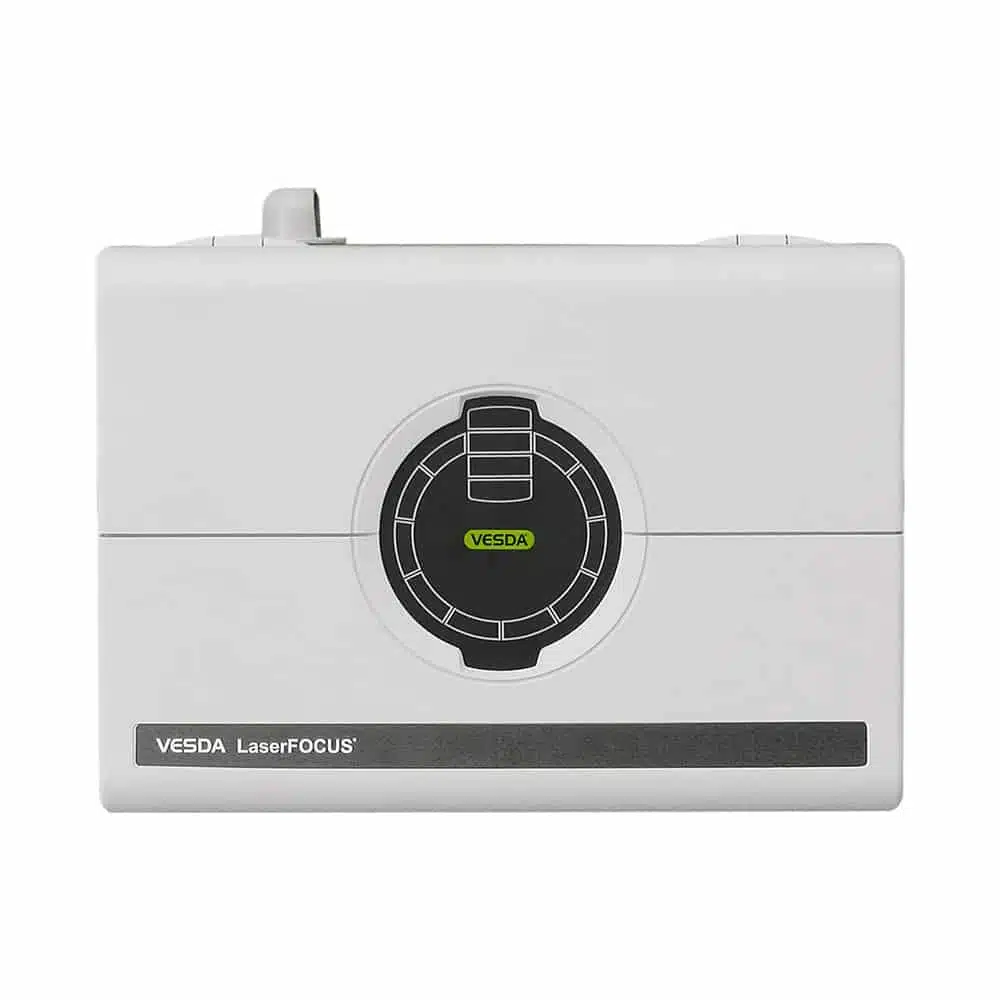

VESDA LaserFOCUS VLF 250-01
Kompakter Ansaugrauchmelder hoher Em-
pfindlichkeit, mit 10-stelliger Bahr-
graphanzeige (Rauchpegel), Betriebs-,
Alarm-, und Störungs- anzeigen (LEDs).
Instant Fault Finder TM ?Sofortige Feh-
leranalyse & Diagnostik? über die Bahr-
graphanzeige. Besonders geeignet für Be-
reiche mit schwierigen Umgebungsbeding-
ungen oder mit besonderen baulichen Ge-
gebenheiten, in denen punktförmige
Rauchmelder nichteingesetzt werden kön-
nen. Sehr gut geeignet zur Einrichtungs-
überwachung, z.B. von Schalt- und
Computerschränken etc. 3 potentialfreie
Relaiskontakte signalisieren den Zustand
des Melders (Voralarm, Hauptalarm, Stö-
rung) Der Melder ist optional vernetz-
bar, oder erweiterbar mit einer Relais-
karte zur potentialfreien Signalisier-
ung aller Alarmschwellen. Der Melder
wird im Normalfall an eine Brandmelder-
zentrale angeschaltet und wird dort als
Meldegruppe
angezeigt. Der Betrieb ohne BMZ ist mö-
glich. Die Energieversorgung erfolgt
entweder aus der BMZ oder durch eine lo-
kale Energieversorgungseinrichtung. Die
Erstinbetriebnahme kann ohne zusätzliche
Software vorgenommen werden. Detaill-
ierte Programmierschritte werden mit
einem PC und der Konfigurationssoftware
VSC (Vesda-System-Configurator)
vorgenommen.
Eigenschaften:
Sehr großer Empfindlichkeitsbereich
-2 bis 4 definierbare Ansprechschwellen
(Alarmstufen)
-AutoLearn? Alarmschwellen (Selbstlern-
funktion) zur optimalen Anpassung der
Ansprechschwellen an die Umgebungsbe-
dingungen.
-AutoLearn? Luftdurchfluß (Selbstlern-
funktion)
-Instant Fault Finder TM ?Sofortige
Fehleranalyse & Diagnostik?
-3 potentialfreie Relaisausgänge für
Alarm, Voralarm und Störung / Abschalt-
ung
-LED-Anzeigen für Hauptalarm 1 & 2, Voralarm,Infoalarm,
Störung, Abschaltung und Betrieb; Rückstelltaste
-Ereignisspeicher für 18000 Ereignisse
-Detektor mit Laserlichtquelle
-1 Rohranschluss mit Ultraschall-Luft-
stromüberwachung.
-Eingebauter überwachter 2-stufigen
Luftfilter
-Kostengünstige Wartung
-Abluftrückführung in den überwachten
Bereich möglich
-Direkter Schnittstellenanschluß (RS232)
für PC
Technische Daten:
Nennspannung DC 18...30 V
Stromaufnahme im Normalzustand bei 24VDC
220 mA
Stromaufnahme im Alarmzustand bei 24VDC
295 mA
Empfindlichkeit (einstellbar)
0,025...20 % Ld/m
Überwachungsbereich max. 250 m2
Gesamtlänge des Rohrnetzes bei 1 Rohr
25 m
bei Aufteilung in 2 gleiche Rohre mit
T-Stück je 15m
12 Ansaugöffnungen
Durchmesser Ansaugrohr außen 25 mm
Durchmesser Ansaugrohr innen 16...23 mm
Umgebungstemperatur (Betrieb) 0...+40 °C
Temperatur der angesaugten Luft am Mel-
der 0...+40 °C
Relative Feuchte (keine Kondensation)
5...95 %
Schutzart IP 30
Belastbarkeit der Relaisausgänge max.
30 V / DC, 2 A
Abmessungen BxHxT 255 x 185 x 90 mm
Farbe: hellgrau ähnl. RAL 7035
Gewicht 2,0 kg
CE / EN54-20 ? Zertifikat Nummer
0832-CPD-0771
? Klasse A (12 Öffnungen / 0.12% Ld/m)
? Klasse B (12 Öffnungen / 0.35% Ld/m)
? Klasse C (12 Öffnungen / 0.80% Ld/m)
Die Klassifizierung jeder Konfiguration
wird mit ASPIRE2 bestimmt
VdS- Anerkennung: G205060
