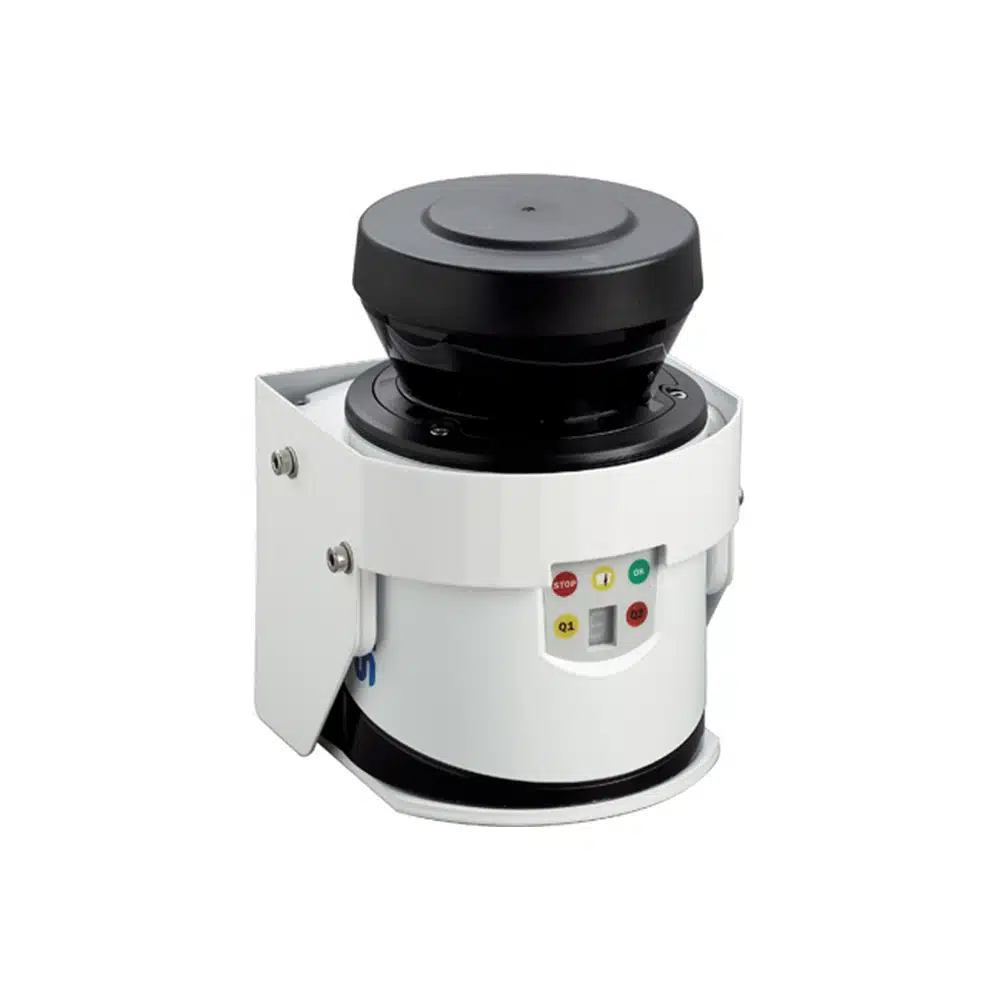

Der LMC131 ist ein berührungslos
arbeitender Entfernungsmesssensor im
Standalone- oder Netzwerkbetrieb.
Er eignet sich für Anwendungen, bei
denen präzise, berührungslose Kontur-
vermessungen und Umgebungserfassung
gefordert sind. Außerdem können damit
Systeme zum Objektschutz, zur Zutritts-
überwachung oder Kamerasteuerung
realisiert werden.
Eine einfache Anbindung in die Honeywell
Einbruchmeldesysteme der MB-Reihe ist
über eine geprüfte Schnittstelle in
Verbindung mit z. B. einem DUO I/O Modul
(010120.107) an den BUS-2 gewährleistet.
Die Absicherung von Objekten erfolgt
über ein elektro-optisches
Lasermesssystem, das mit Hilfe von
Laserstrahlen berührungslos den Umriss
seiner Umgebung in einer Ebene abtastet.
Der Laser arbeitet mit einer
Wellenlänge 905 nm (unsichtbares
Infrarot). Der Sender entspricht
Laserklasse 1 (augensicher)
gemäß IEC 60825=1 (2007=3).
Es können Objekte mit 30mm (Durchgriff
mit Werkzeug), 40mm (Durchgriff mit
Hand) und 300mm (Durchstieg) zuverlässig
erkannt werden. Der Lasermesssensor
LMC131 ist servicefreundlich ausgelegt.
Da alle externen Leitungsverbindungen im
Systemstecker bzw. in den Steckerverbin-
dungen enden, entfällt beim Gerätetausch
die elektrische Neuinstallation.
Merkmale/Vorteile:
Einziger Laserscanner auf dem Markt mit
VdS-Zertifikat, Höchste Klasse „C“ mit
Umweltklasse II bzw. IVa, Flexibler
Anschluss an DC 9 V bis 30 V,
2 isolierte Relais (Alarm) und ein
Manipulationsausgang, hohe Detektions-
reichweite von 20m, horizontal
wie vertikal, bis zu 10 Überwachungs-
felder frei definierbar, intelligente
Auswertealgorithmen, Quick-Start-Menü
zur VdS-konformen Einstellung, keine
Verdrahtung von Sender und Empfänger
Notwendig, VdS-Zertifikat garantiert ein
zuverlässiges System und wird von
Versicherungsunternehmen anerkannt,
undurchdringbar dank hoher
Winkelauflösung durch einen fein
„gewebten“ Sicherheitsschleier, sichere
und hohe Verfügbarkeit bei reduzierter
Falschalarmrate durch exaktes Einlernen
der Feldgrenzen, geringe Größe für
unsichtbare Anbringung, intelligente
integrierte Auswertung für eine maximale
Applikationsflexibilität, geringe
Instandhaltungskosten aufgrund großer
Störfestigkeit gegen Umwelteinflüsse.
Technische Daten:
Einsatzbereich: aussen (jedoch nur
bedingt als VdS-Melder-Semi Outdoor),
Arbeitsbereich: 05m …20m, Reichweite bei
10 % Remission:18m, Ansprechzeit: 20ms,
Anzahl Feldsätze: max. 10 Felder, VdS:
1 Feld, Schalteingänge: 4 (2x IN, 2x
Inkrement (einph.), Schaltausgänge: 3
(2 Relais, 1 digital), VdS-Software
umschaltbar auf normale Software,
Gehäusefarbe: Grau (RAL 7032),
Schutzart: IP67, Öffnungswinkel: 270°,
Betriebsumgebungstemp: -30°C … +50°C,
Abmessungen: 105x102x152mm,
Betriebsspannung: 9V DC … 30V DC,
Leistungsaufnahme: 60W, Lichtquelle:
Infrarot (905nm), integrierte Heizung,
Lieferumfang: Befestigungssatz
VdS 2 kurz
Modell: LMC131-11101 VdS, Semi-Outdoor
Größe | 0,00 × 0,00 × 0,00 cm |
---|
