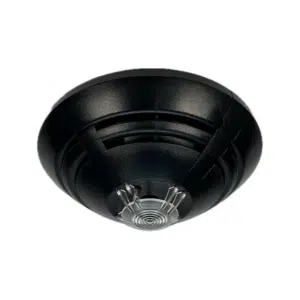

O2T Multisensor Melder IQ8Quad

Multisensormelder mit zwei integrier-
ten optischen Rauchsensoren mit unter-
schiedlichen Streulichtwinkeln sowie
zuzsätzlicher Thermosensor-Auswertung
zur Erkennung von Schwelbränden bis hin
zu offenen Bränden mit gleich-
mäßigem Ansprechverhalten.
Vergleich der Rauchsensorsignale zur
Rauchklassifizierung und Reduzierung
von Täuschungsalarmen, wie z.B.
durch Wasserdampf oder Staub.
Durch die hervorragenden Detektions-
eigenschaften ist der Melder außerdem
in der Lage, die in der Norm beschriebenen
Testfeuer TF1 und TF6 zu erkennen.
Der Melder ist auch für höhere Anwendungs-
temperatur bis +65 °C geeignet.
Der Melder verfügt über eine auto-
matische Verschmutzungserkennung. Der
Status der Verschmutzung kann über die
Programmier- und Service Software
ausgelesen und angezeigt werden.
Zum Betrieb mit Einzeladressierung
in Ringbussystemen.
Der Leitungstrenner ist im Melder
integriert.
Leistungsmerkmale
-Flache Bauweise
-Mikroprozessorgesteuerte
Signalverarbeitung
-Vollständige Selbstüberwachung
-Verschmutzungserkennung und
Ruhewertnachführung gemäß geltender
Normen und Richtlinien
-Falschalarmunterdrückung bei Betauung
durch spezielle Oberfläche
-Trenner integriert im Melder, nach
pr EN 54-17
-Zentrierte 360° Alarmanzeige
-Separate Betriebsanzeige
-Detektion nach dem Vorwärts- und
Rückwärtsstreuprinzip
-360° thermische Überwachung mit einem
Sensor
-Alarm- und Betriebsdatenspeicherung,
integrierter Betriebsstundenzähler
-Möglichkeit der zeit- und ereignisge-
steuerten Sensorabschaltung
-Zugelassen nach DIN EN 54-7/-5 B /-17,
CEA 4021
-Powered Loop Fähig
-Kurzschluss-/unterbrechungstolerant
Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC ca. 60 µA
Alarmstrom ohne Kommunikation ca. 18 mA
Überwachungsfläche max. 110 m²
Überwachungshöhe max. 12 m
Luftgeschwindigkeit 0 ... 25.4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Schutzart IP 43 (mit Sockel + Option)
Material ABS
Rel. Luftfeuchte max. 95 %
(nicht kondensierend)
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikatio EN 54-7/-5 B /-17,
CEA 4021
Abmessungen Ø: 117 mm H: 49 mm
(62 mm inkl. Sockel)
