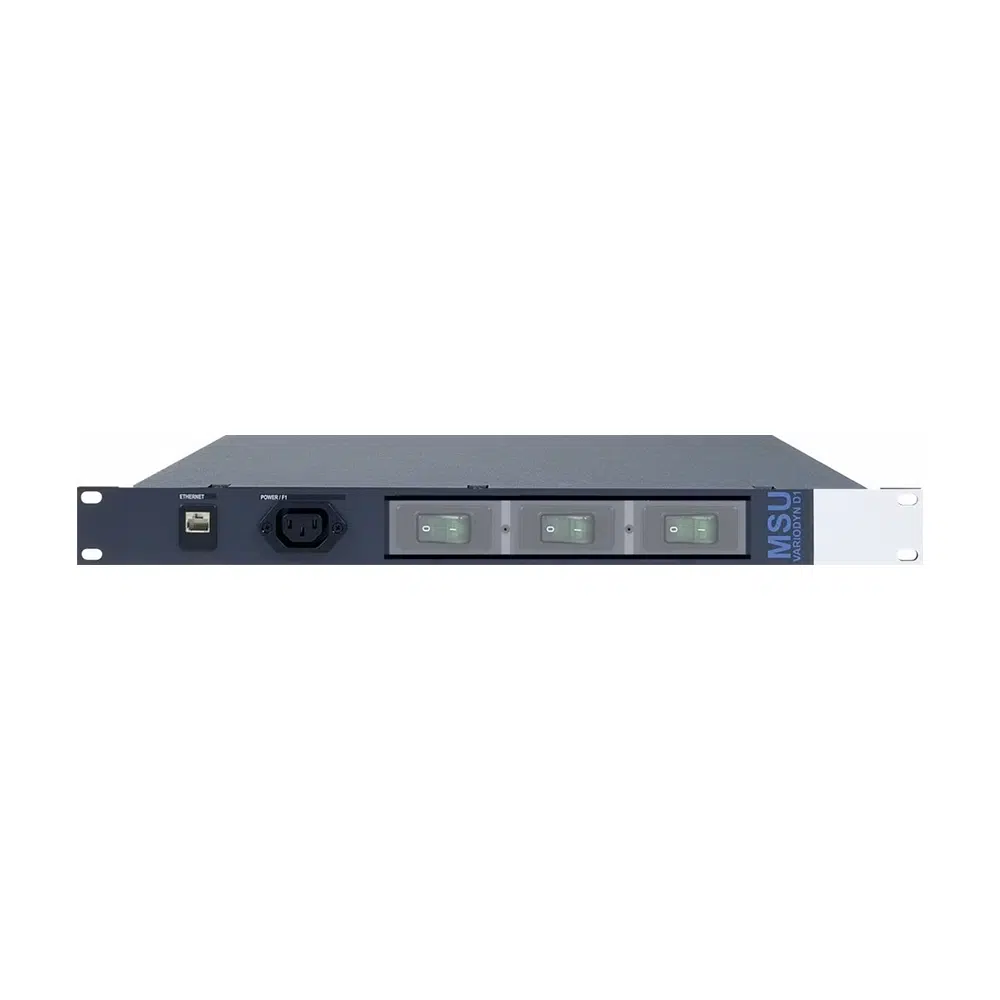

MSU Variodyn D1 (G2) Mains switching Unit

Netzschaltfeld
Absicherung und NetzlastverteilungDas Netzschaltfeld dient zur Absicherung
der Stromversorgung aller VA/PA System
Komponenten, welche in einen Schrank
eingebaut werden.Jede der drei Phasen ist mit einem
Überstromschalter abgesichert.
Gleichzeitig wird er auch zum manuellen
Schalten der Stromversorgung der im
Stromweg dahinter befindlichen Geräte
verwendet, z.B. zu Wartungszwecken.
Der Schaltzustand wird durch grüne
Kontrolllampen angezeigt.
Die Schalterstellung kann über
Hilfskontakte ausgewertet werden.
Eine frontseitige 230V-Kaltgerätebuchse
und eine RJ45-Buchse dienen dem
einfachen Anschluss eines
Wartungs-PCs / -Laptops zur systemweiten
Parametrierung / Konfiguration sowie
Überwachung.Leistungsmerkmale
-Zugelassen nach EN 54-16
-Drei 18 A Überstromschalter mit
Steuerkontakten und Kontrollleuchte
-Kaltgeräte- und Ethernet-Anschluss zum
Anschluss eines Service-PC zu Wartungs-
zwecken
-Je drei Anschlüsse für Hilfs-Umschalt-
kontakte pro Überstromschalter
-Pro Überstromschalter sind bis zu vier
Geräte anschließbar
-Kunststoffabdeckung der Tasten
-230V-Kaltgerätebuchse, geschaltet
mit L1
-RJ45-Buchse für Ethernet-AnschlussTechnische Daten:
Thermische Sicherung:
Nennstrom 18 A
Lebensdauer 10.000 Schaltzyklen
Abschaltung 1-polig
Hilfskontakte:
Typ Wechsler
Kontaktbelastung AC 250 V, max. 4 A
Kontaktbelastung DC 24 V, max 4 A
Allgemeine technische Daten:
Umgebungstemperatur -5 °C ... 55 °C
Rel. Luftfeuchte 15 ... 90 %
(nicht kondensierend)
Gewicht ca. 4,2 kg
Abmessungen B: 483 H: 44 T: 345 mm
(1 HE, 19")
