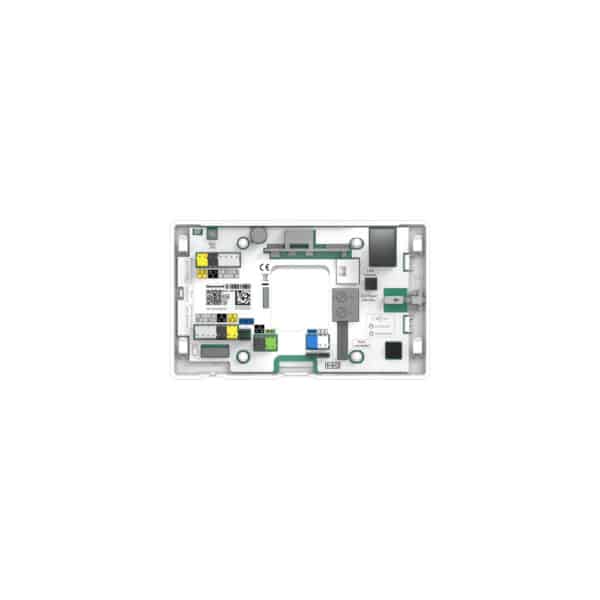

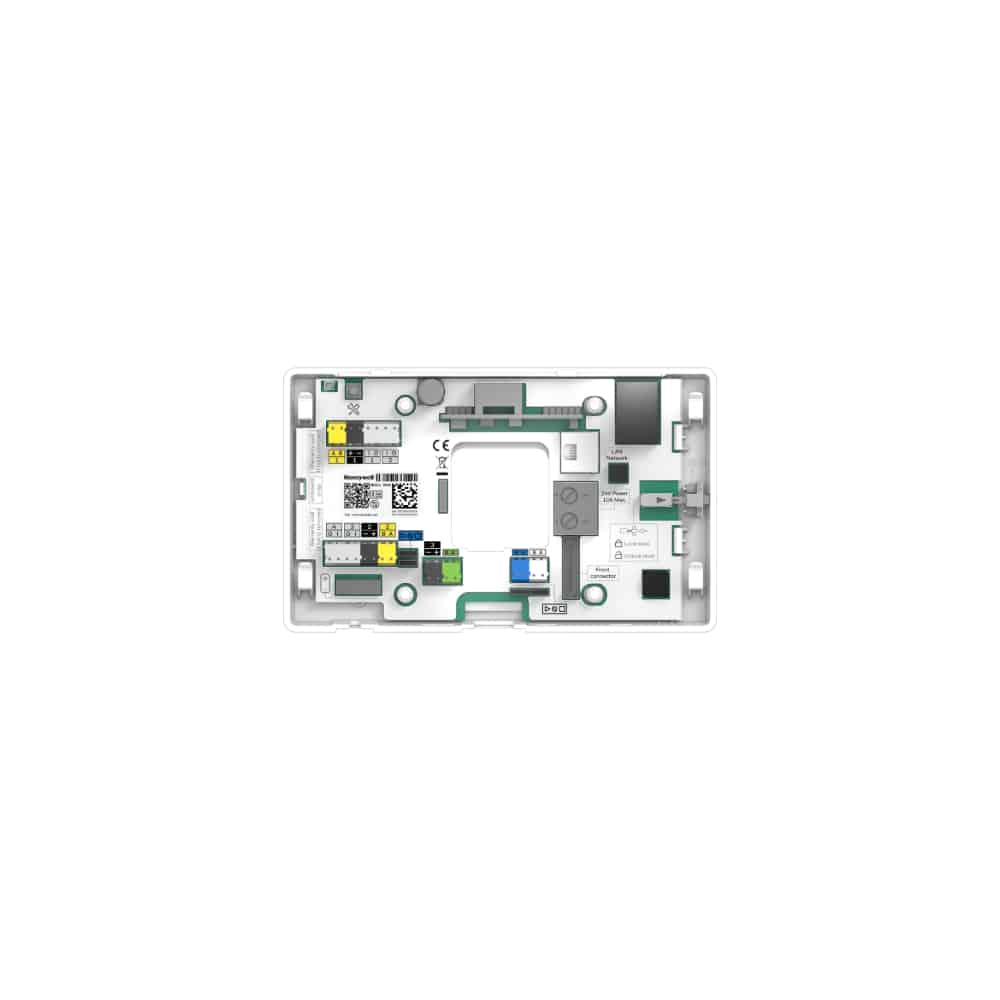

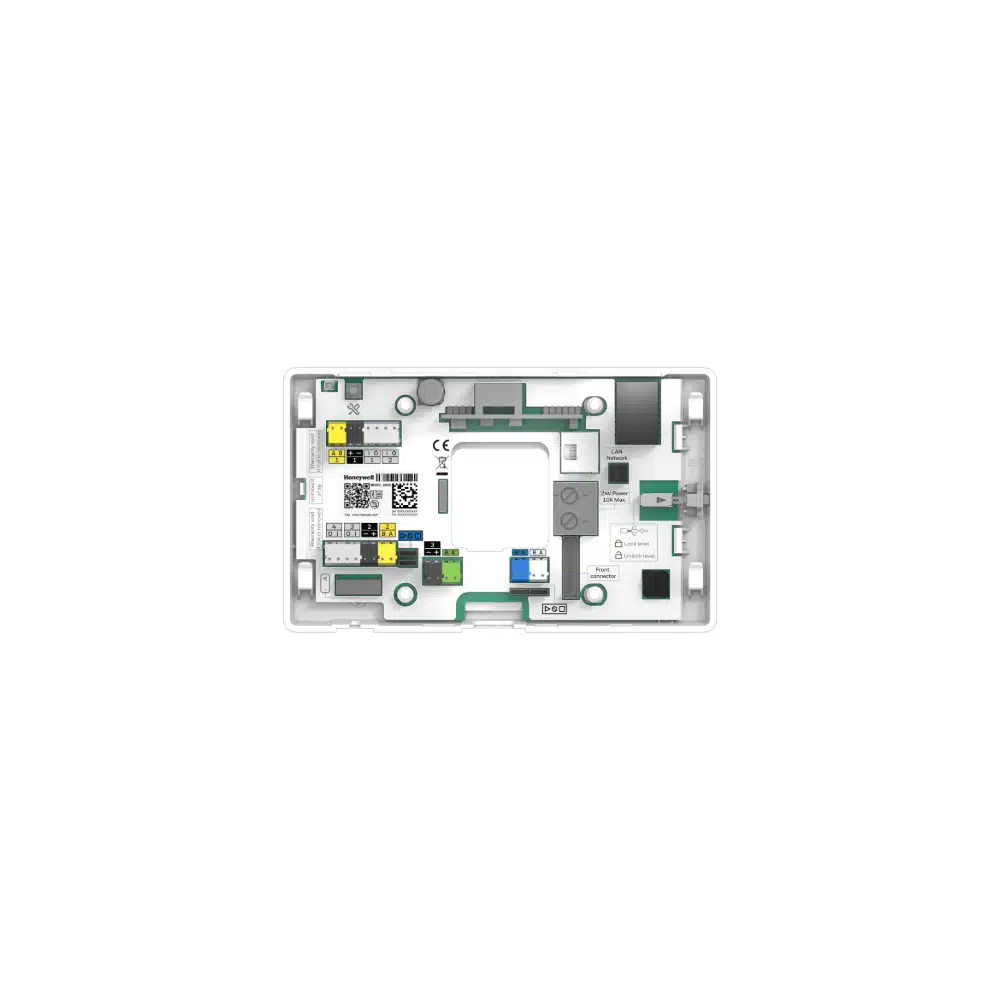

Systevo Anschlusseinheit für IP-Touch Terminal, Datenbus / IP (ETH-LAN)

Zentrale Steuer- und Kommunikationsschnittstelle

Die Systevo Anschlusseinheit für das IP-Touch-Terminal ermöglicht die Bereitstellung der notwendigen Rufanlagen- und Steuerfunktionen im Bewohner-, Patienten- und Dienstzimmer gemäß DIN VDE 0834. Sie dient als Steuereinheit für Zusatzfunktionen im jeweiligen Zimmer und als Gateway zur übergeordneten Zentraleinheit über Ethernet-LAN und/oder Datenbus. Mehrwertdienste werden über die ETH-LAN-Schnittstelle an das Touch-Terminal geroutet (lizenzpflichtig). Die Einheit überwacht und synchronisiert den gesamten Datenverkehr sowie die Audioverbindungen (Gespräche, Durchsagen) zwischen Zimmern innerhalb der Organisationseinheit und koordiniert die Kommunikation mit den Zentraleinheiten sowie weiteren Teilnehmern über den Datenbus. Konfigurationsdaten werden über den Management-Server verwaltet, redundant lokal auf Flash-Speichern abgelegt und über Profiles für Funktionen, I/O-Schnittstellen und Geräte-Dienste genutzt.

Erweiterte Anschlussmöglichkeiten und Installation

Die Anschlusseinheit unterstützt den Anschluss multifunktionaler Zimmereinheiten sowie die Signalleuchte über den Datenbus (DBUS). Zudem nutzt sie Rufeingänge (I/O) zur Anbindung an den Zimmer-Controller und ermöglicht die Integration in den Datenbus (ZBUS). Der Bettenbus (BBUS) kann im Kompatibilitätsmodus eingebunden werden, jedoch nicht im Full-IP-Modus.

Die Einheit setzt auf eine benutzerfreundliche Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, wodurch eine effiziente Verkabelung und eine optimierte Inbetriebnahme ermöglicht wird. Zudem unterstützt sie das bettenweise Sprechen in Verbindung mit einer Betten-/Sprecheinheit und einem Handgerät am Bett.

Zukunftssichere Technologie und Sicherheitskonzept

Die Anschlusseinheit ist aufrüstbar auf zukünftige System-Firmware, dank modernster Flash- und Speicher-Technologien. Dies ermöglicht ein automatisiertes Software-Update im laufenden Betrieb. Ein mehrstufiges Sicherheitskonzept sorgt für eine lokale Rufsignalisierung, selbst bei fehlender Kommunikation mit der Zentraleinheit des Systems.
Die Lösung erfüllt moderne Cyber-Security-Anforderungen von Datenbus-Infrastrukturen und stellt lizenzpflichtige Systemfunktionen durch entsprechende Software-Lizenzen bereit. Zusätzlich verfügt die Einheit über eine mechanische Lock-Funktion zur Sicherung des IP-Touch Terminals.

Leistungsmermale:

• Hochwertiges Kunststoff Compound mit antimikrobieller Oberfläche zur Reduktion von Mikroorganismen und zur Hemmung des Wachstums von Keimen.
• Gute mechanische Eigenschaften mit hoher Widerstandsfähigkeit für die tägliche Beanspruchung (Bedienung, Reinigung, Desinfektion, Stöße etc.).
• Geeignet für den Einsatz in Pflegeeinrichtungen mit hohen Anforderungen an Hygiene, Stabilität, Langlebigkeit und Haltbarkeit.
• Temporäre Abschaltung des Touch-Displays für Reinigungs-Modus zur Desinfektion der Oberfläche, Gehäuses.
• Kunststoff (PC+ABS-FR), matt
• UV-beständig, Schlagzähigkeit
• Hitzebeständigkeit, Festigkeit
• Langlebigkeit, Haltbarkeit, Halogenfrei
• Flammschutz (Brandschutzklasse V0)

System-Infrastruktur:

• Prozessor/OS: Embedded µC System
• Cyber Security: Firewall, Gesicherte Boot-Loader Funktion
• Konfiguration: via Daten-Dienst
• Ein-/Ausgänge:
  • LAN: Ethernet Cat 5F/UTP, 802.3af
  • Spannungsversorgung 24V DC
  • DBUS: 2x RS487 (je 200m)

Für je 4 Teilnehmer

• ABUS/ZBUS: je 1x RS487 (500m)
• BBUS: 1xRS485 (200m)
• Ruf-Eingang/Ausgang: 4x I/O
• Anschlussterminals: farbkodiert für bis zu 3x 0.8mm (0.6mm) starr
• Galvanische Trennung der Steuerfunktionen gemäß EN 60601.1.1 durch externe Schutzmaßnahmen
