Digitale Signalaufbereitung für Daten- und Audiobus

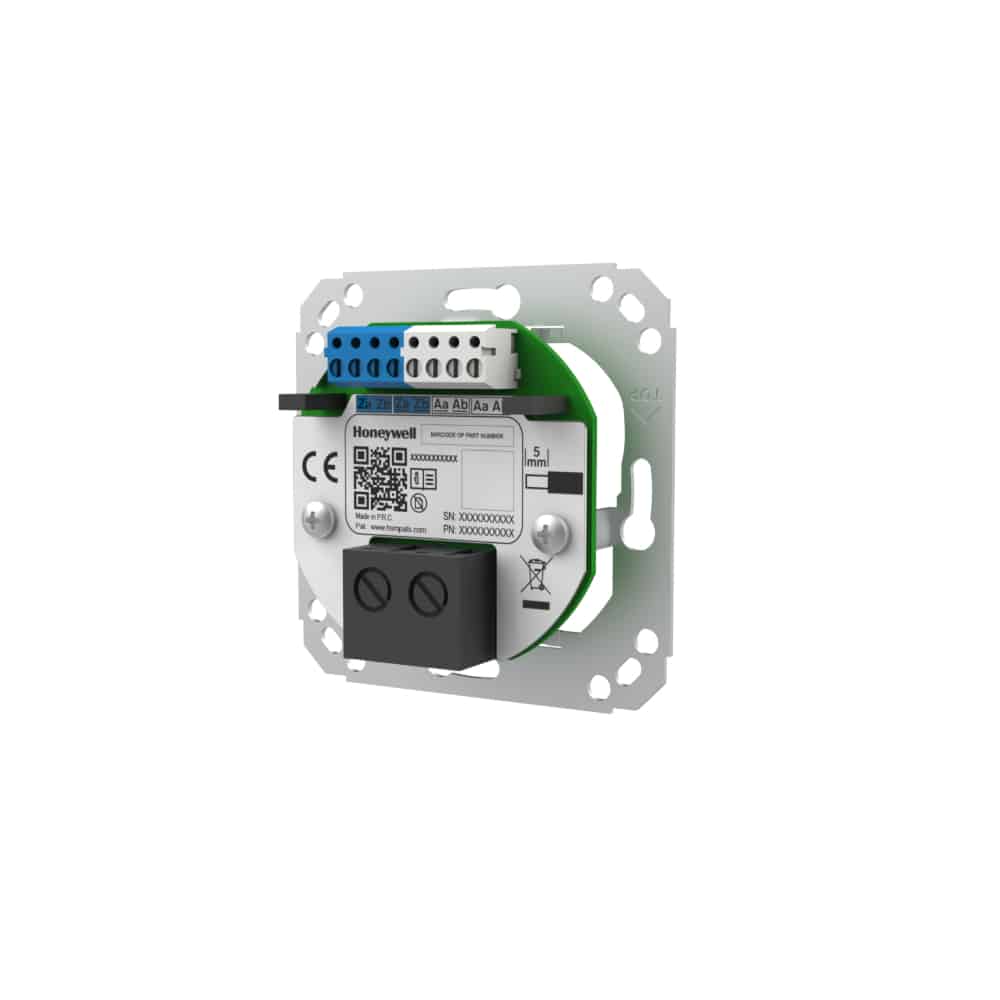

Systevo Repeater Modul zur digitalen Signalaufbereitung der Datenkommunikation auf dem Daten- und Audiobus. Ausstattung mit 2 Ein- und Ausgängen für die gleichzeitige Verarbeitung der Daten- und Audiobus-Signale. Einsatz eines Repeaters erforderlich, wenn die Länge des Daten- und/oder Audiobus 500 m überschreitet oder wenn mehr als 64 Teilnehmer pro Segment vorhanden sind.
Unterstützung des Splitter-Modus zur Verzweigung des Daten- und Audiobus.
Leistungsmerkmale
Ein-/Ausgänge:
- Spannungsversorgung 24V DC
- Datenbus (ZBUS), Ein- und Ausgang
- Audiobus (ABUS), Ein- und Ausgang
Systemgrenzen:
- Max. 4 Repeater in Serie
- Max. 64 Teilnehmer pro Segment, dann Repeater erforderlich
- Länge des Daten- und Audiobus max. 500, dann Repeater erforderlich
Technische Daten
| Betriebsspannung | 24 V DC +/-10 % |
| Stromaufnahme | 35 mA |
| Umgebungstemperatur | 5 °C ... 55 °C |
| Lagertemperatur | -20 °C ... 70 °C |
| Befestigung | in uP-Dose, DIN 49073 |
| Schutzart | IP20, mit zugehöriger Abdeckplatte |
| Gewicht | ca. 50 g |
| Abmessungen | B: 71 mm H: 71 mm |
| Einbaumaß | T: 25 mm (Einbautiefe) |
