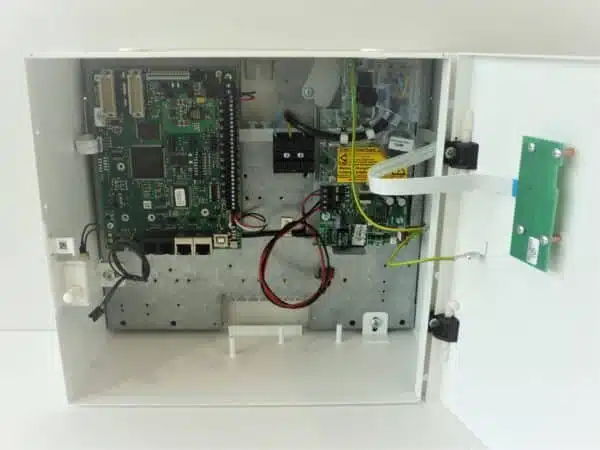

TAS-Link IV – IP im Gehäuse G4+

IP-Basisbaugruppe TLV 1 im Gehäuse G4+
(mit 4 LED) und Netzgerät NT 560/12E
Die Basisbaugruppe des TAS-Link IV
verfügt über 8 Linieneingänge sowie 2
konfigurierbare und 2 reservierte
Ausgänge und kann durch die Anschaltung
zusätzlicher Erweiterungsmodule auf bis
zu 128 Ein- sowie bis zu 122 Ausgänge
erweitert werden (je nach Kombination).
Ein normkonformer Fernzugang ist
realisierbar.
Das dazugehörige Netzteil NT560-12/E ist
ein Schaltnetzteil in Platinenausführung
mit Berührungsschutz und einer
regulierten Ausgangsspannung von 12V DC
mit 2A. Das Netzgerät kombiniert die
Funktionen von Energieversorgung,
Akkuladeeinrichtung sowie
Akkuüberwachung.
Notstromversorgtes DSL-Modem (Annex B,
J)
Übertragungsprotokoll VdS 2465, VdS
2465-S2, VdS SecurIP oder Telim
Sprach-, SMS sowie E-Mail-Übertragung
LTE-fähig
Zulassung:
VdS-Zulassungsnummer: G 112801
CPR-Zulassungsnummer: 0786-CPR-21139,
VSÖ-Zulassungsnummer: 120611/01 E.
Erfüllt die Anforderungen des BSI an
Alarmübertragungsanlagen nach BSI - TL
03401, EN 50131 (Security Grade 1-4), EN
50136-2, DIN EN 54-21, VdS 2110, VdS
2203, VdS 2227, VdS 2344, VdS 2463, VdS
2465-1 bis 3, VdS 2471, VdS 2471-S1 und
VdS 2841
Maximale Leitungslänge je Eingang: 500 m
Maximale Leitungslänge Ethernet: 100 m
Anzahl Eingänge: 8
Beschaltung: Kurzschluss, 2k7?, 10k?
Anzahl Ausgänge: 4 (Optorelais
max.30V/100 mA)
Downloadrate / Uploadrate: 100 Mbit/s
via RJ45-Schnittstelle
Schnittstellen
Eingänge 8x Eingang für Meldelinien
Ausgänge 4x Relaisausgang
USB 1x USB 2.0
RJ45 2x Ethernet
RJ12 2x Systemschnittstelle
Techn. Daten Basisbaugruppe TLV 1:
Betriebsspannung: 10,2 ? 30V DC
Stromaufnahme: 90 mA bei 12V DC
Umgebungstemperatur: -10 °C - + 55 °C
Gewicht: 150 g
Abmessungen (BxHxT): 160 x 125 x 21 mm
