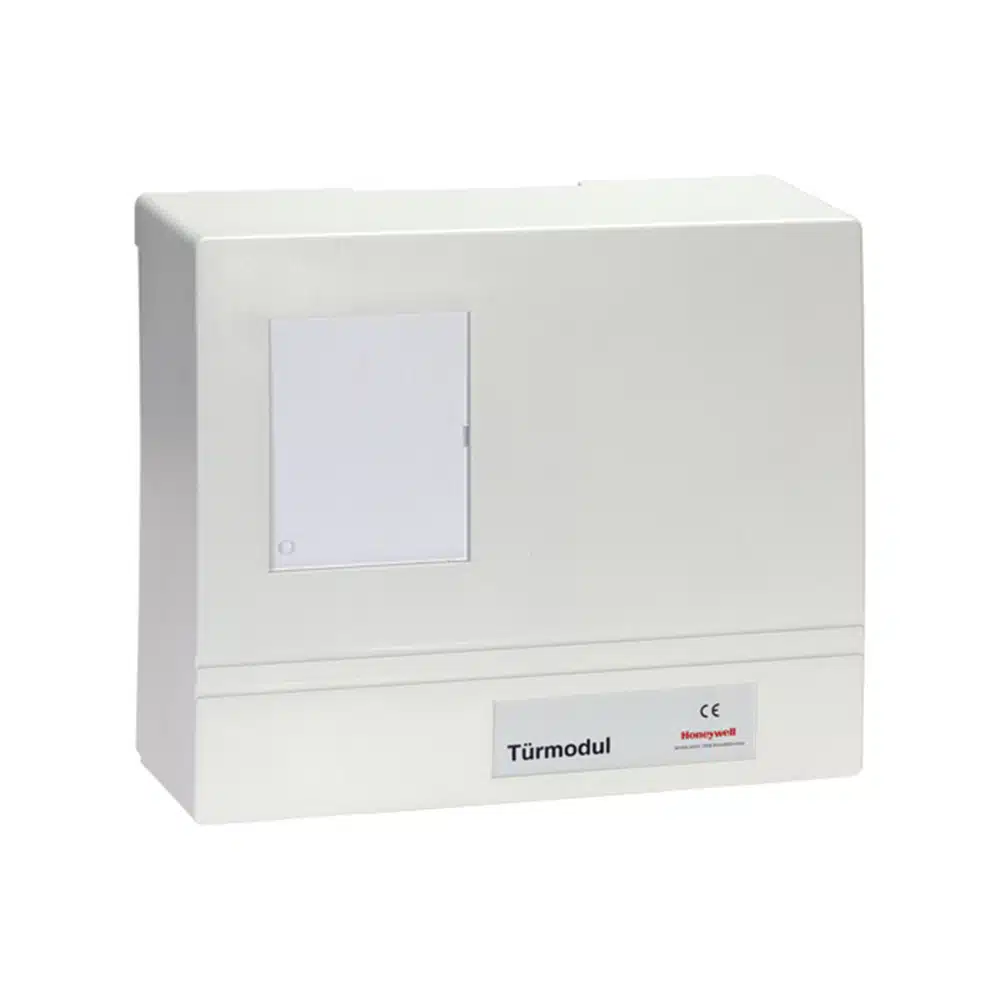

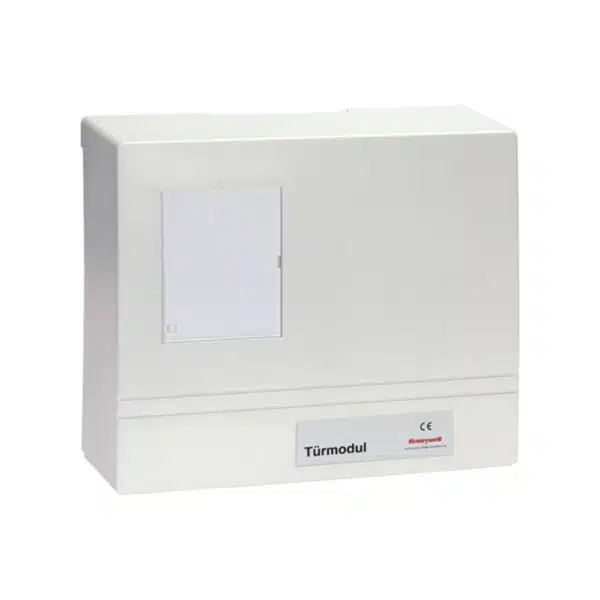

Türmodul, 230 V AC, RS485

Das Türmodul stellt eine der möglichen
Varianten von Türsteuerungen innerhalb
eines RS 485 Modulbusses dar, die über
ein Zutrittskontrollterminal ACS-8 ver-
waltet werden.
Hierbei wird die komplette Türperipherie
am Türmodul angeschlossen. Die Kommuni-
kation zum übergeordneten Terminal er-
folgt über eine integrierte RS 485
Schnittstelle.
Das übergeordnete Terminal enthält die
Zutrittskontrollrechte und trifft die
Entscheidungen.

Mit IQ MultiAccess (ab V3) kann das
Türmodul wahlweise eine Tür mit einem
oder zwei Lesern, oder zwei Türen mit
jeweils einem Leser verwalten.

Am Türmodul können gleichzeitig folgende
Komponenten angeschlossen werden:
- zwei Clock/Data-Leser
- Öffnungskontakt für 1 oder 2 Türen
- Türöffner-Taster für 1 oder 2 Türen
- Rückmeldekontakt für 1 oder 2 Türen
- ein Sabotagekontakt
- Tür-Relais für 1 oder 2 Türen
- ein Alarm- oder ein Sabotage Halb-
leiterausgang

Technische Daten:
Betriebsnennspannung: 230 V AC
Betriebsspannungs-
bereich: 230 V AC -15% bis +10%
Stromaufnahme in Ruhe ohne
ext. Verbraucher: 65 mA
Umweltklasse gemäß VdS II
Abmessungen: (BxHxT) 250 x 210 x 100 mm
